Carte électronique CAME ZLX230 détruite par une infiltration d’eau sur un moteur enterré CAME Frog à Mouans-Sartoux
-- réalisé en Juin 2026--
Intervention sur un portail automatique à Mouans-Sartoux
PORTEXIA est intervenu à Mouans-Sartoux suite à une panne complète d’un portail automatique équipé d’une motorisation enterrée CAME Frog-AE.
Le portail ne répondait plus aux commandes d’ouverture et de fermeture. Après diagnostic, nos techniciens ont identifié une défaillance de la carte électronique CAME ZLX230 provoquée par une infiltration d’eau au niveau des raccordements électriques de la motorisation.
Problème rencontré
Le portail automatique était équipé d’une motorisation enterrée CAME Frog installée seulement quelques semaines auparavant.

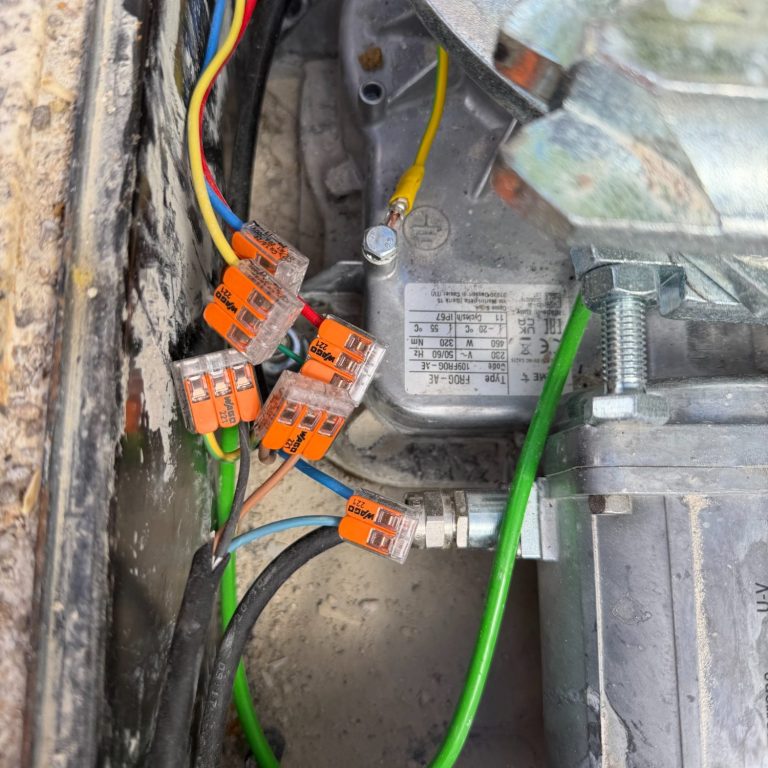

Lors de notre intervention, nous avons constaté que les raccordements électriques alimentant la motorisation avaient été réalisés directement à l’intérieur du caisson métallique du moteur, sans boîte de dérivation étanche.
Dans un environnement enterré naturellement exposé à l’humidité et aux infiltrations d’eau, cette réalisation a favorisé la dégradation progressive des connexions électriques.
L’eau présente dans le caisson est entrée en contact avec les raccordements électriques, provoquant des dysfonctionnements puis la destruction de la carte électronique CAME ZLX230.
Nous avons également constaté la présence de fourmis à proximité des raccordements électriques. Bien qu’elles ne soient pas directement à l’origine de la panne, leur présence confirmait que les connexions n’étaient pas suffisamment protégées contre les agressions extérieures.
Diagnostic réalisé
Nos techniciens ont procédé :
- au contrôle de la motorisation enterrée CAME Frog ;
- à la vérification de la carte électronique CAME ZLX230 ;
- à l’inspection des raccordements électriques ;
- au contrôle du caisson enterré ;
- aux tests de fonctionnement et de sécurité.
Le diagnostic a confirmé la destruction de la carte électronique ainsi que l’absence de protection adaptée pour les raccordements électriques.
Le remplacement de la carte électronique et la reprise complète des connexions ont été préconisés afin de garantir la fiabilité et la sécurité de l’installation.
Intervention réalisée
Nous avons procédé :
- au remplacement de la carte électronique CAME ZLX230 ;
- à la suppression des anciens raccordements ;
- à la création d’une boîte de dérivation étanche adaptée à l’environnement ;
- à la reprise complète des connexions électriques ;
- à la protection des raccordements à l’aide d’un gel d’étanchéité ;
- aux essais complets de fonctionnement et de sécurité.
L’ensemble de l’installation a été vérifié afin de garantir un fonctionnement fiable et durable.
Résultat final
Après intervention, le portail automatique a retrouvé un fonctionnement parfaitement normal.
La nouvelle carte électronique CAME ZLX230 fonctionne correctement et les raccordements électriques sont désormais protégés contre l’humidité et les infiltrations d’eau.
Cette intervention a également permis d’améliorer durablement la fiabilité de la motorisation grâce à une protection adaptée des connexions électriques.
Pourquoi les raccordements électriques doivent-ils être protégés sur une motorisation enterrée ?
Les moteurs enterrés sont particulièrement exposés à l’humidité, aux infiltrations d’eau, à la condensation et aux variations de température.
Des raccordements électriques non protégés peuvent provoquer :
- l’oxydation des conducteurs ;
- des faux contacts ;
- des courts-circuits ;
- des dysfonctionnements intermittents ;
- la destruction de composants électroniques.
Une protection adaptée permet de limiter fortement ces risques.
Pourquoi utiliser une boîte de dérivation étanche ?
Une boîte de dérivation étanche protège les connexions électriques contre l’humidité et les agressions extérieures.
Elle facilite également les opérations de maintenance tout en améliorant la fiabilité globale de l’installation.
Dans le cas des motorisations enterrées, ce type de protection est particulièrement important en raison des conditions d’utilisation souvent humides.
Quel est l’intérêt du gel d’étanchéité pour les raccordements électriques ?
Le gel d’étanchéité constitue une protection complémentaire particulièrement efficace pour les installations exposées à l’humidité.
Il enveloppe les connexions électriques et limite les risques :
- d’infiltration d’eau ;
- d’oxydation ;
- de corrosion ;
- de courts-circuits.
Cette solution est largement utilisée pour sécuriser les raccordements des automatismes de portail et des équipements extérieurs.
Quels sont les symptômes d’une carte électronique de portail endommagée ?
Une carte électronique défectueuse peut provoquer :
- l’arrêt complet du portail ;
- des ouvertures ou fermetures aléatoires ;
- des défauts de commande ;
- des messages d’erreur ;
- un fonctionnement irrégulier de l’automatisme.
Un diagnostic technique permet d’identifier précisément l’origine de la panne.
Pourquoi une installation récente peut-elle déjà tomber en panne ?
L’âge de l’installation n’est pas toujours le facteur déterminant.
Une mauvaise protection des raccordements électriques, des infiltrations d’eau ou certaines erreurs de réalisation peuvent entraîner des défaillances importantes même sur une installation récente.
C’est pourquoi un diagnostic complet est indispensable avant toute réparation.
